光エレクトロニクスの玉手箱 2017年11月号-補足
図1 錐体と棹体の分光感度および明所視の分光視感効率V(λ)と暗所視の分光視感効率V’(λ)

図2 青色領域の各種光応答関数。c(λ): サーカディアン関数。

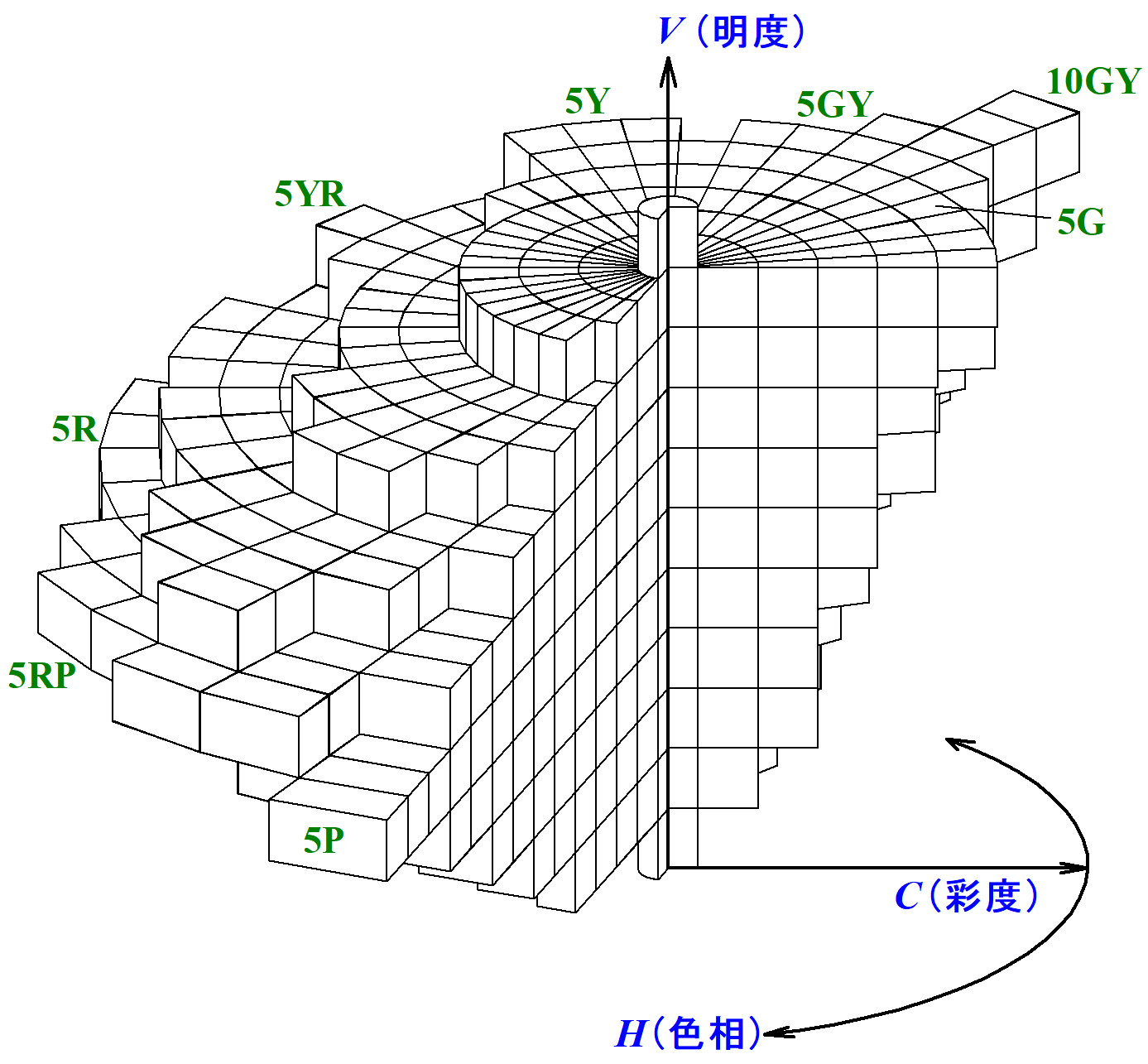

図3 マンセル表色系による色立体

図4 マンセル表色系の色相環

図A1 色の見え方:どちらの茶色が濃いでしょう?

図5 RGB表色系の等色関数

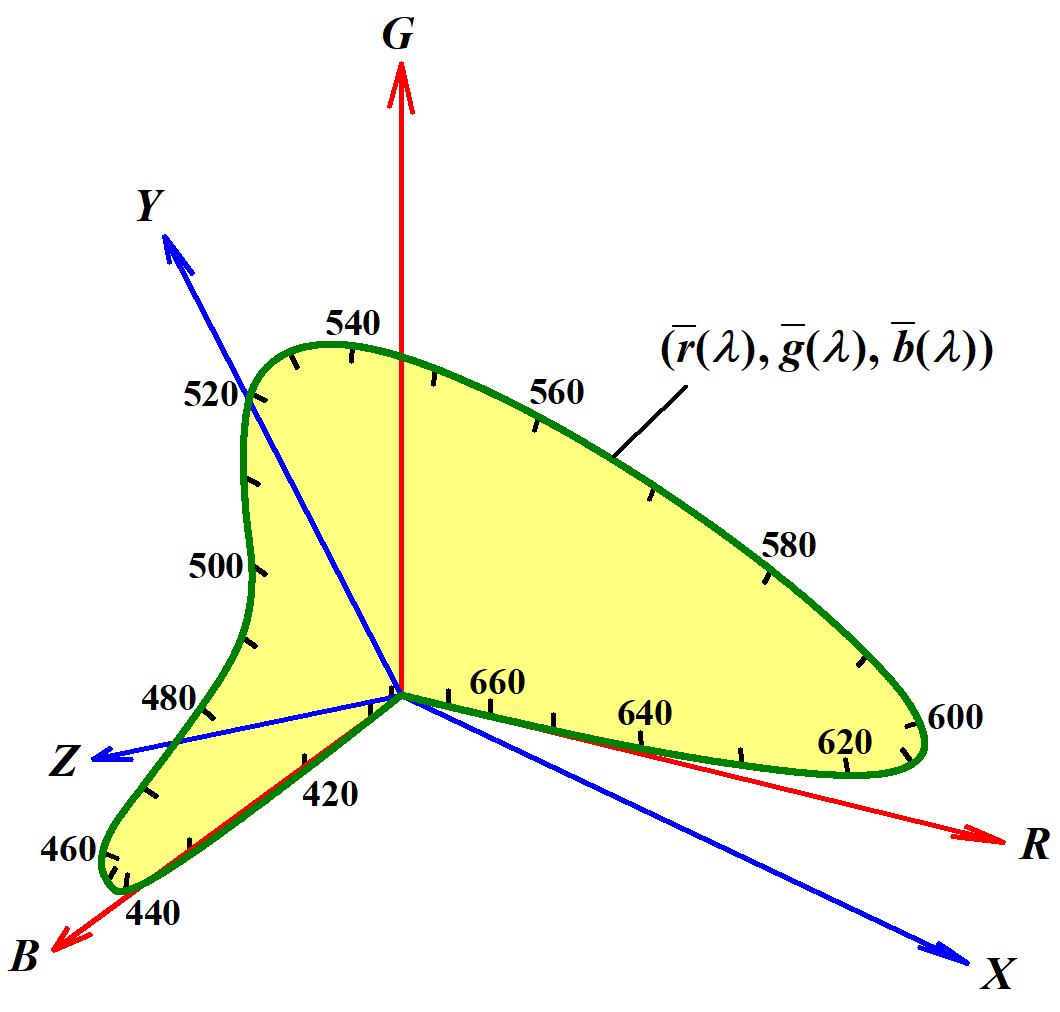

図6 RGB色空間上に表した(r(λ), g(λ), b(λ))

図7 rgb空間に表した単色光の座標

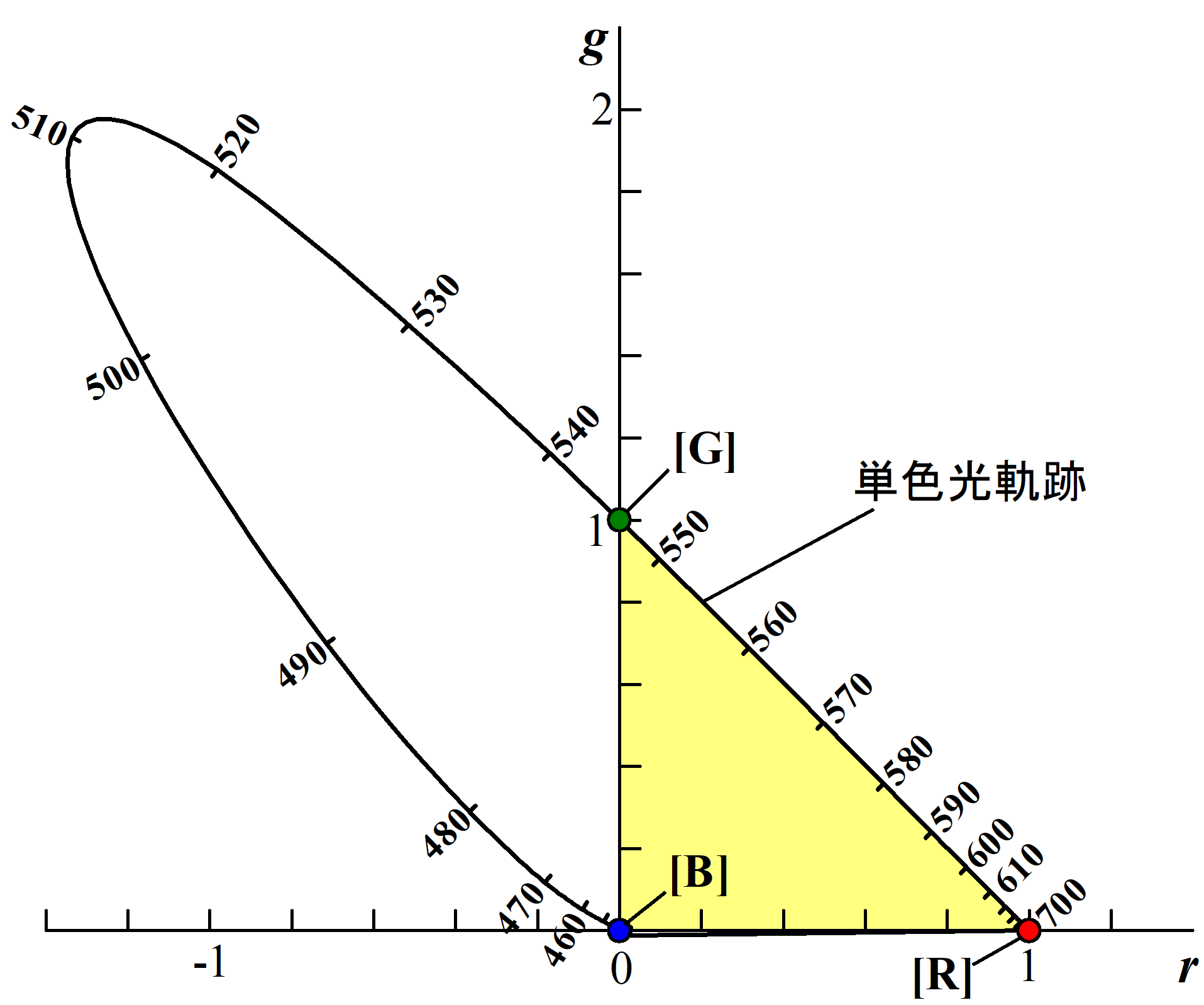

図8 RGB表色系のrg色度図空間に表した単色光の座標

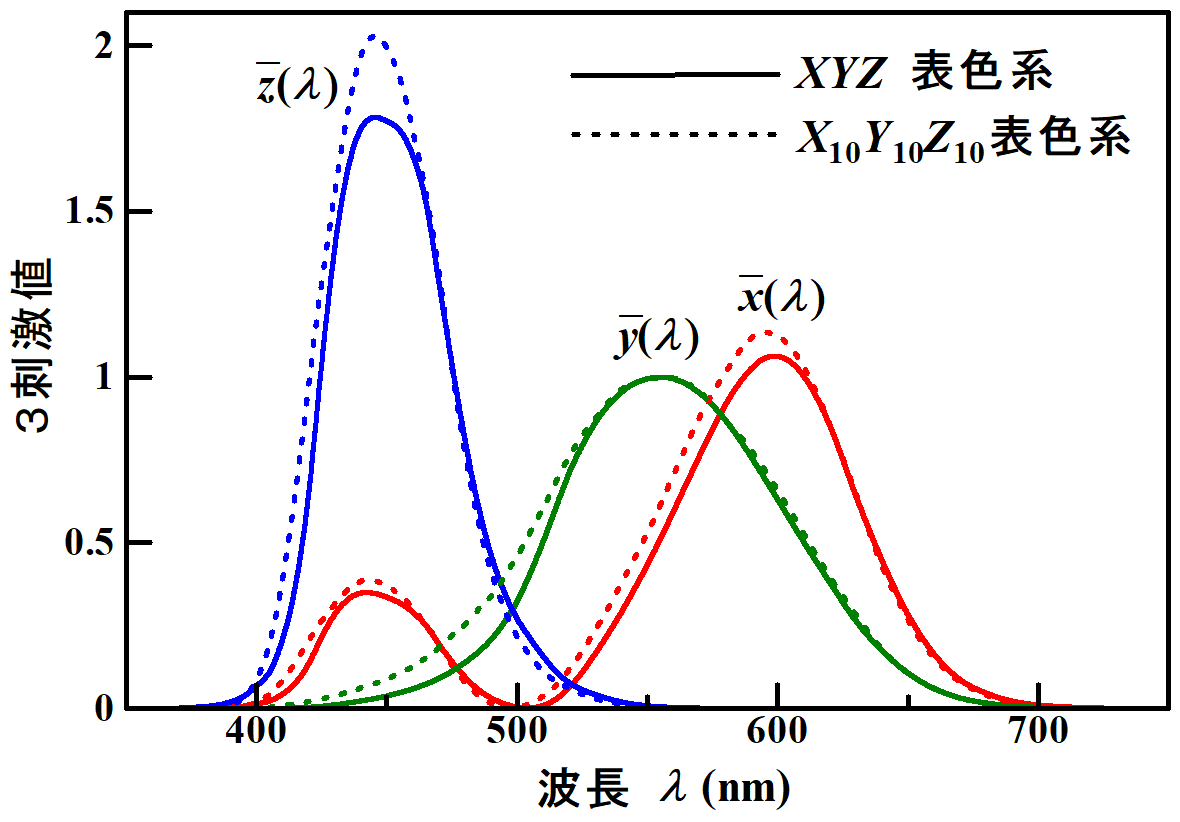

図9 XYZ表色系の等色関数

図10 XYZ表色系のxy色度図

図11 xy色度図におけるsRGBの色域とマンセル表色系の色票

図12 xy色度図におけるsRGBの色域とマンセル表色系の色票(V=4)

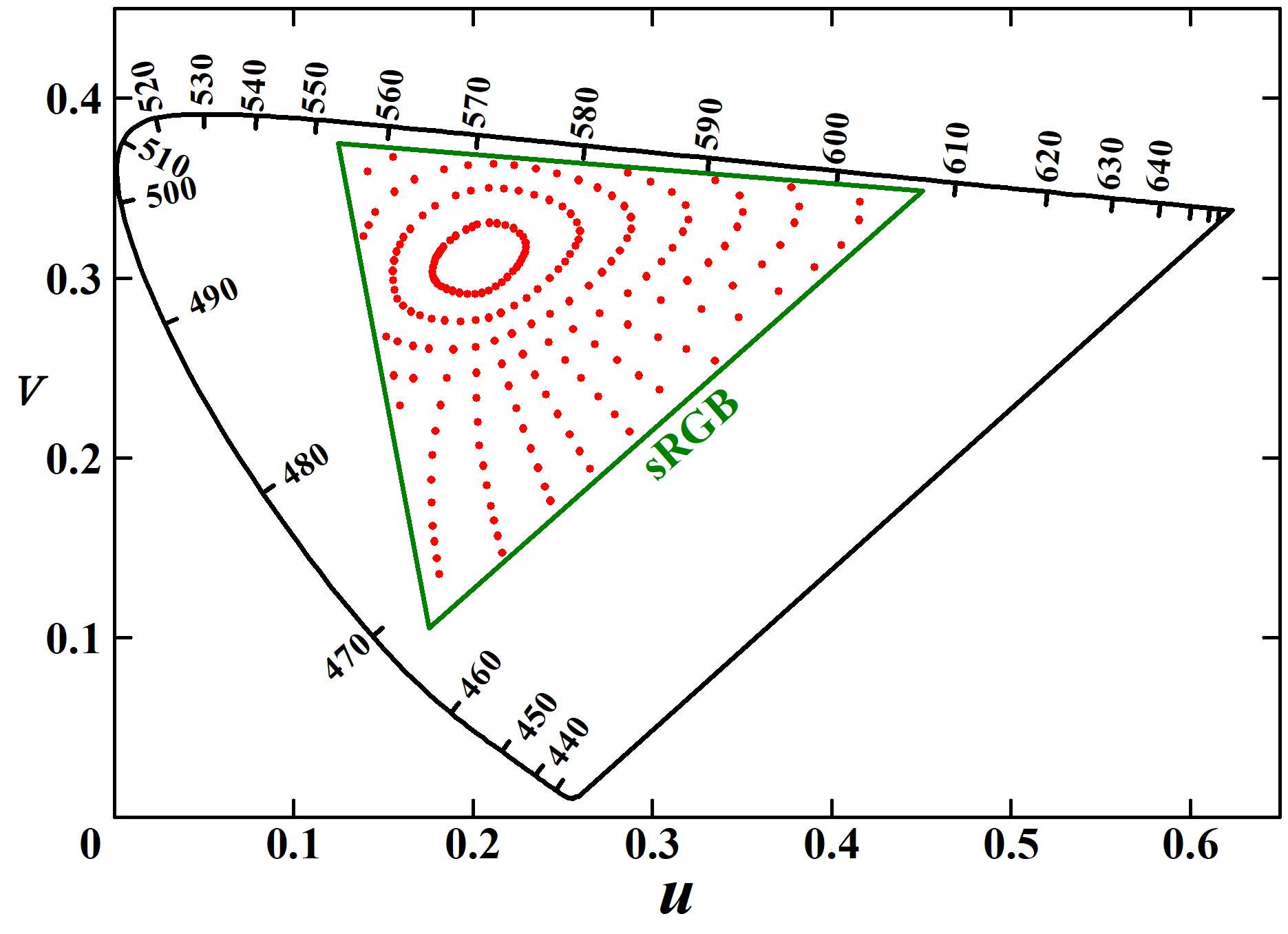

図13 uv色度図におけるsRGBの色域とマンセル表色系の色票(V=4)

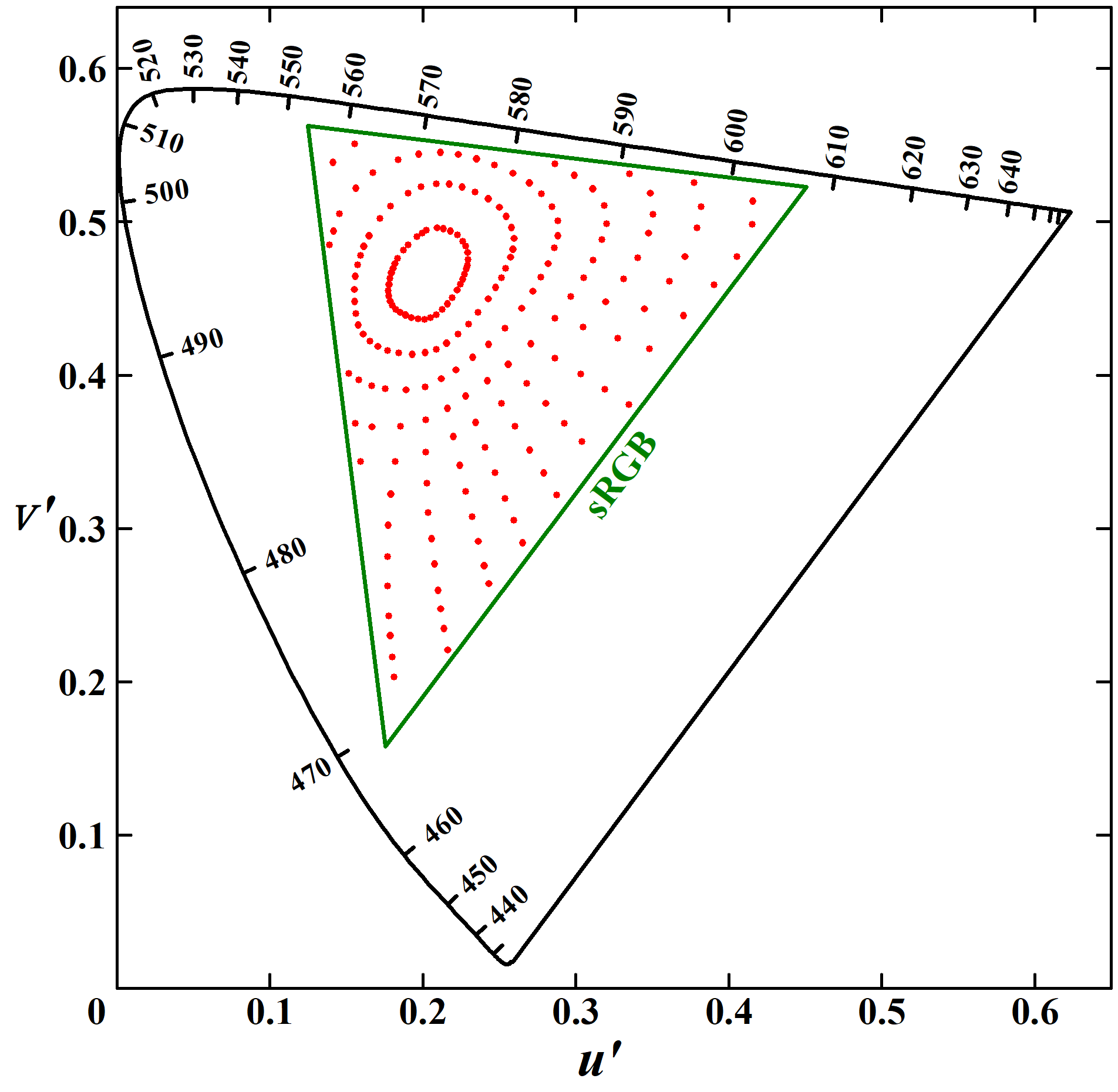

図14 u’v’色度図におけるsRGBの色域とマンセル表色系の色票(V=4)

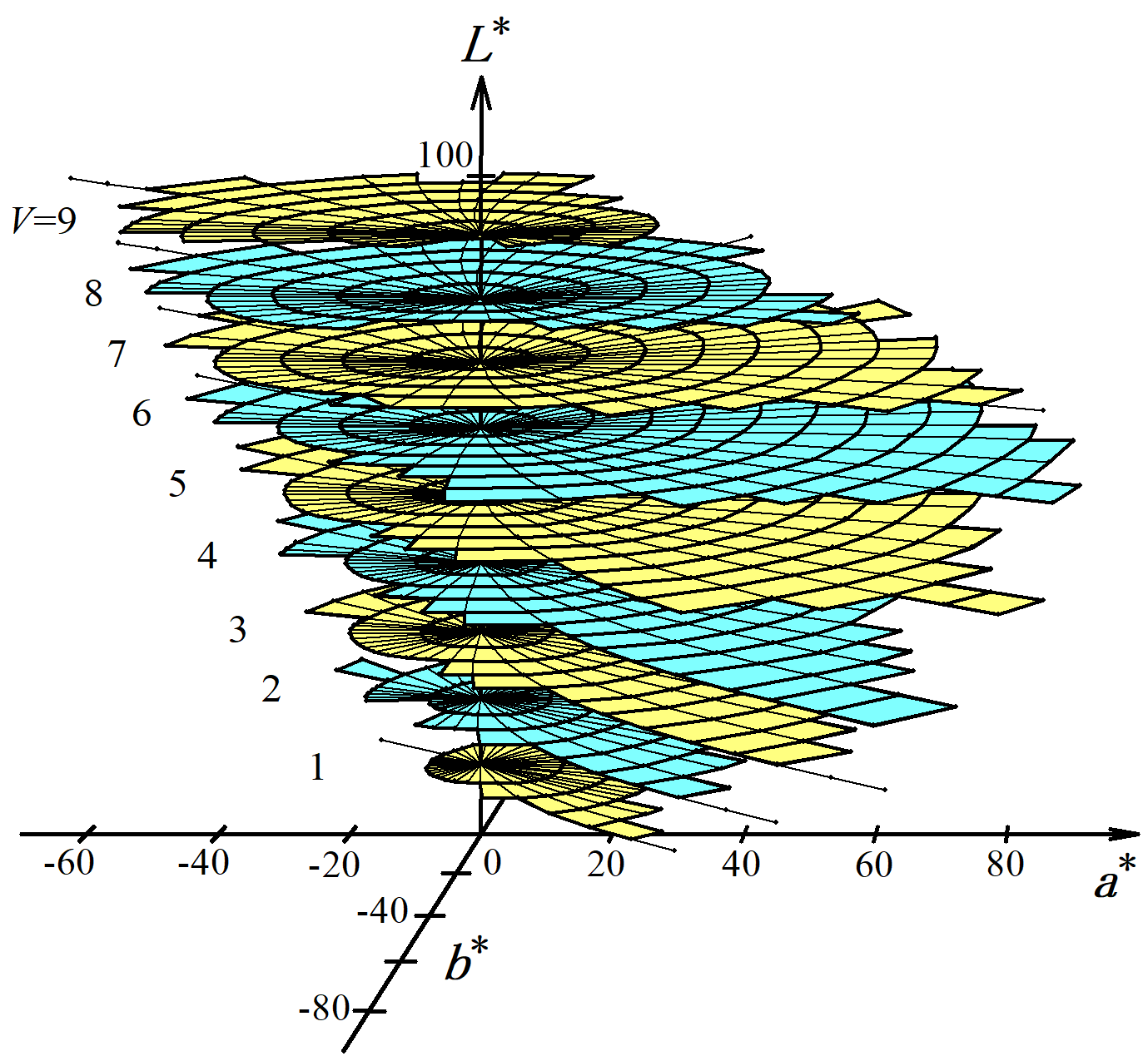

図15 CIE L*a*b*色空間におけるマンセル表色系の座標

表2 ウェブカラーの例およびJIS慣用色名
(注) JIS慣用色名欄の16進コードはWikipedia-JIS慣用色名に記載されている値で,参考値。算出方法により,この値は異なる。
マンセル値はJIS Z 8102: 2001 “物体色の色名”より。
ウェブカラー
JIS慣用色名とその16進コードおよびマンセル値
White #FFFFFF
白 #F1F1F1
N9.5
ホワイト #F1F1F1
White N9.5
Gray #808080
灰色 #797979
N5
グレイ #797979
Gray N5
Black #000000
黒 #262626
N2
ブラック #1C1C1C
Black N1.5
Red #FF0000
赤 #BF1E33
5R 4/14
レッド #DE424C
Red 5R 5/14
Maroon #800000
栗色 #754C38
2YR 3.5/4
マルーン #682A2B
Maroon 5R 2.5/6
Yellow #FFFF00
黄色 #FFBE00
5Y 8/14
イエロー #FFCC00
Yellow 5Y 8.5/14
Olive #808000
鶯色 #70613A
5Y 4/3.5
オリーブ #605627
Olive 7.5Y 3.5/4
Green #008000
緑 #4DB56A
2.5G 6.5/10
グリーン #2A9B50
Green 2.5G 5.5/10
Blue #0000FF
青 #0067C0
10B 4/14
ブルー #3170B9
Blue 2.5PB 4.5/10
Purple #800080
紫 #A260BF
7.5P 5/12
パープル #A260B
Purple 7.5P 5/12
Pink #FFC0CB
桃色 #E38698
2.5R 6.5/8
ピンク #EB97A8
Pink 2.5R 7/7
Orange #FFA500
橙色 #FD7E00
5YR 6.5/13
オレンジ #FD7E00
Orange 5YR 6.5/13
Brown #A52A2A
茶色 #734E30
5YR 3.5/4
ブラウン #734E31
Brown 5YR 3.5/4
図16 色指定コードを含むHTMLの例
<html>
<body>
<font color=”red”> 光エレクトロニクスの玉手箱</font><br>
<font color=”green”> 光エレクトロニクスの玉手箱</font><br>
<font color=”blue”> 光エレクトロニクスの玉手箱</font><br>
<br>
<font color=”#ff0000″> 光エレクトロニクスの玉手箱</font><br>
<font color=”#008000″> 光エレクトロニクスの玉手箱</font><br>
<font color=”#0000ff”> 光エレクトロニクスの玉手箱</font><br>
</body>
</html>
<body>
<font color=”red”> 光エレクトロニクスの玉手箱</font><br>
<font color=”green”> 光エレクトロニクスの玉手箱</font><br>
<font color=”blue”> 光エレクトロニクスの玉手箱</font><br>
<br>
<font color=”#ff0000″> 光エレクトロニクスの玉手箱</font><br>
<font color=”#008000″> 光エレクトロニクスの玉手箱</font><br>
<font color=”#0000ff”> 光エレクトロニクスの玉手箱</font><br>
</body>
</html>
上記HTMLは次のように表示される。
光エレクトロニクスの玉手箱
光エレクトロニクスの玉手箱
光エレクトロニクスの玉手箱
光エレクトロニクスの玉手箱
光エレクトロニクスの玉手箱
光エレクトロニクスの玉手箱
光エレクトロニクスの玉手箱
光エレクトロニクスの玉手箱
光エレクトロニクスの玉手箱
光エレクトロニクスの玉手箱
光エレクトロニクスの玉手箱

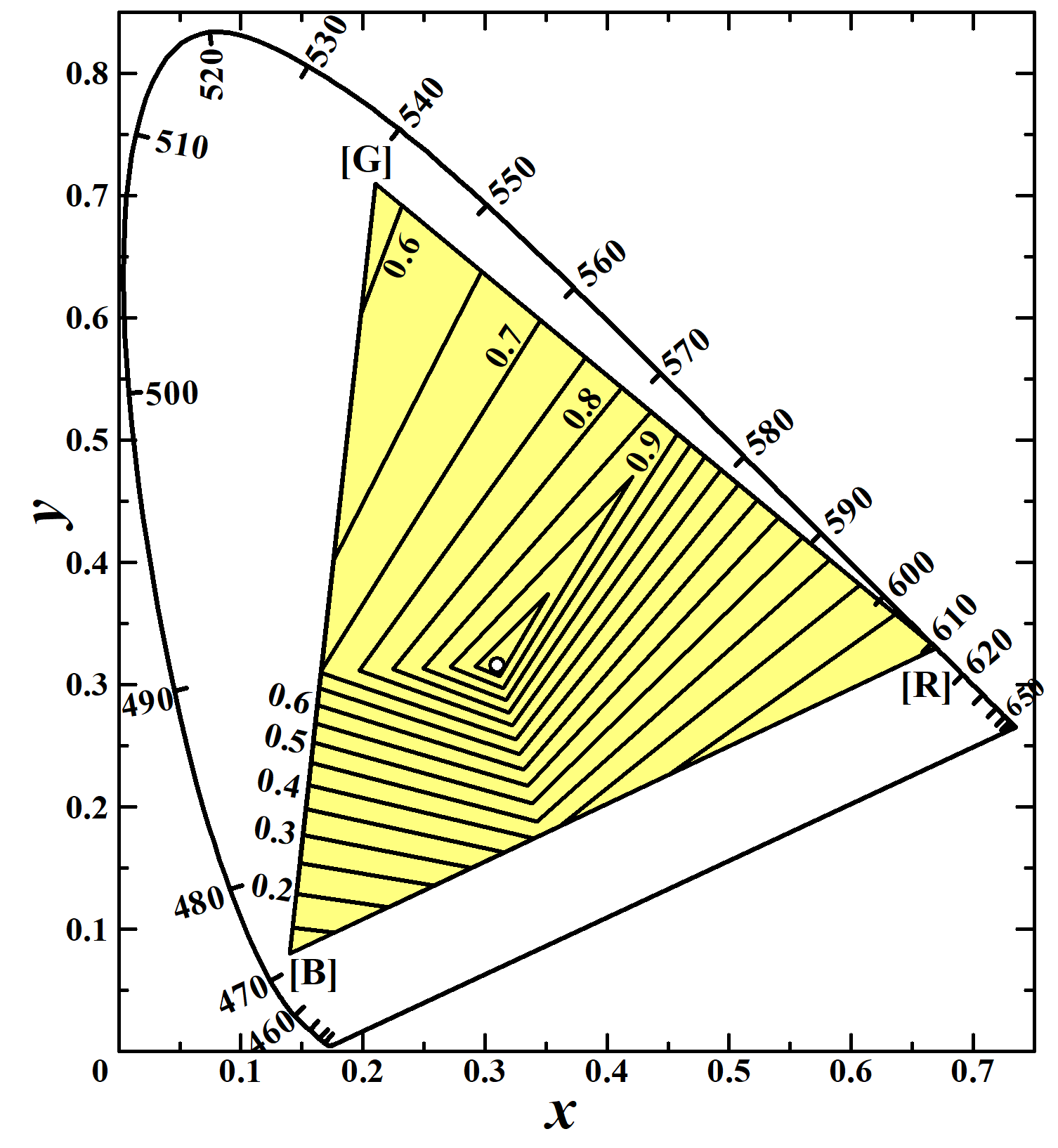

図17 xy色度図におけるNTSC色域の明度の等高線

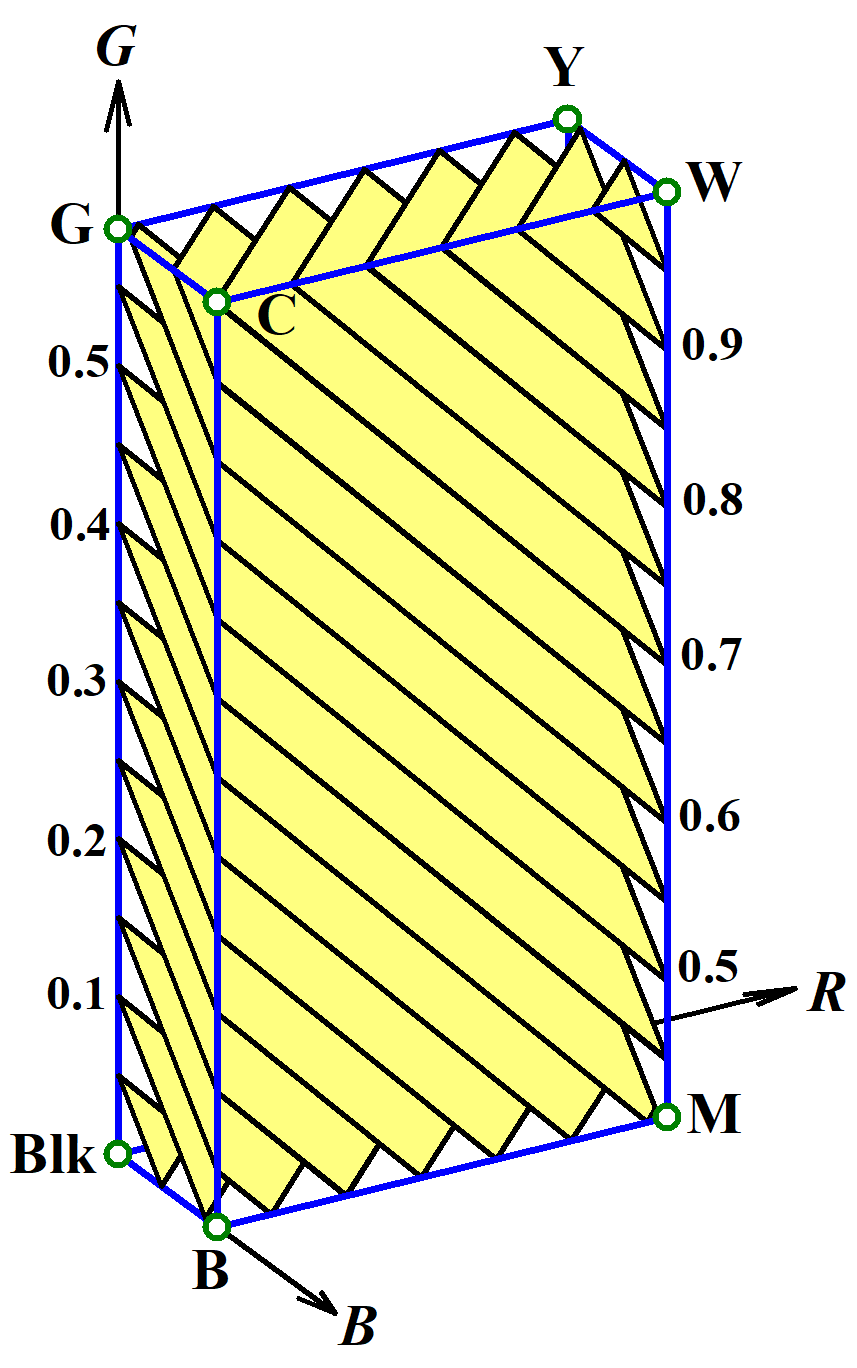

図18 3次元RGB空間での色域と等輝度面

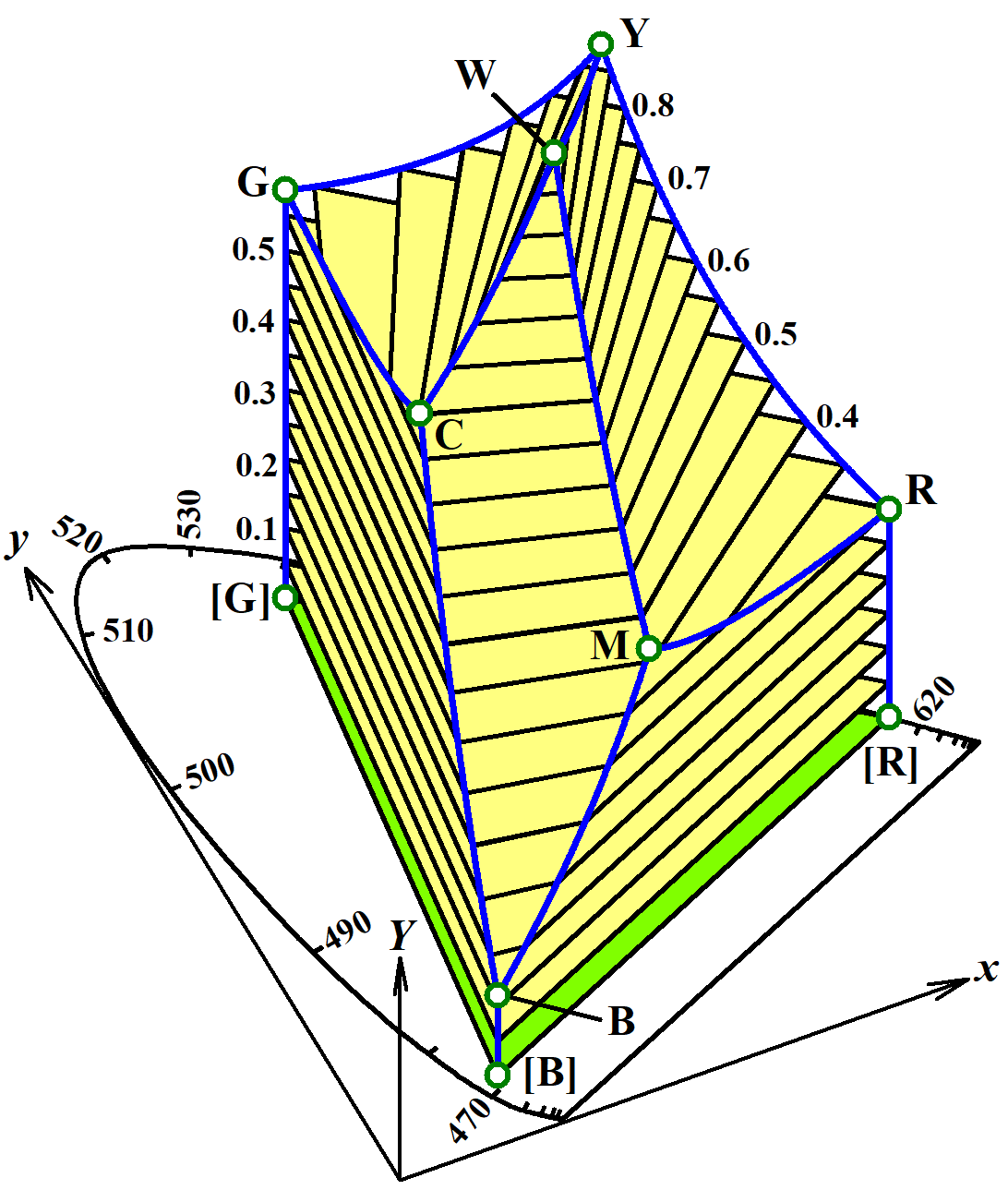

図19 xyY空間に表した色域と等輝度面

付録AP1 立体視画像
図3 マンセル表色系による色立体

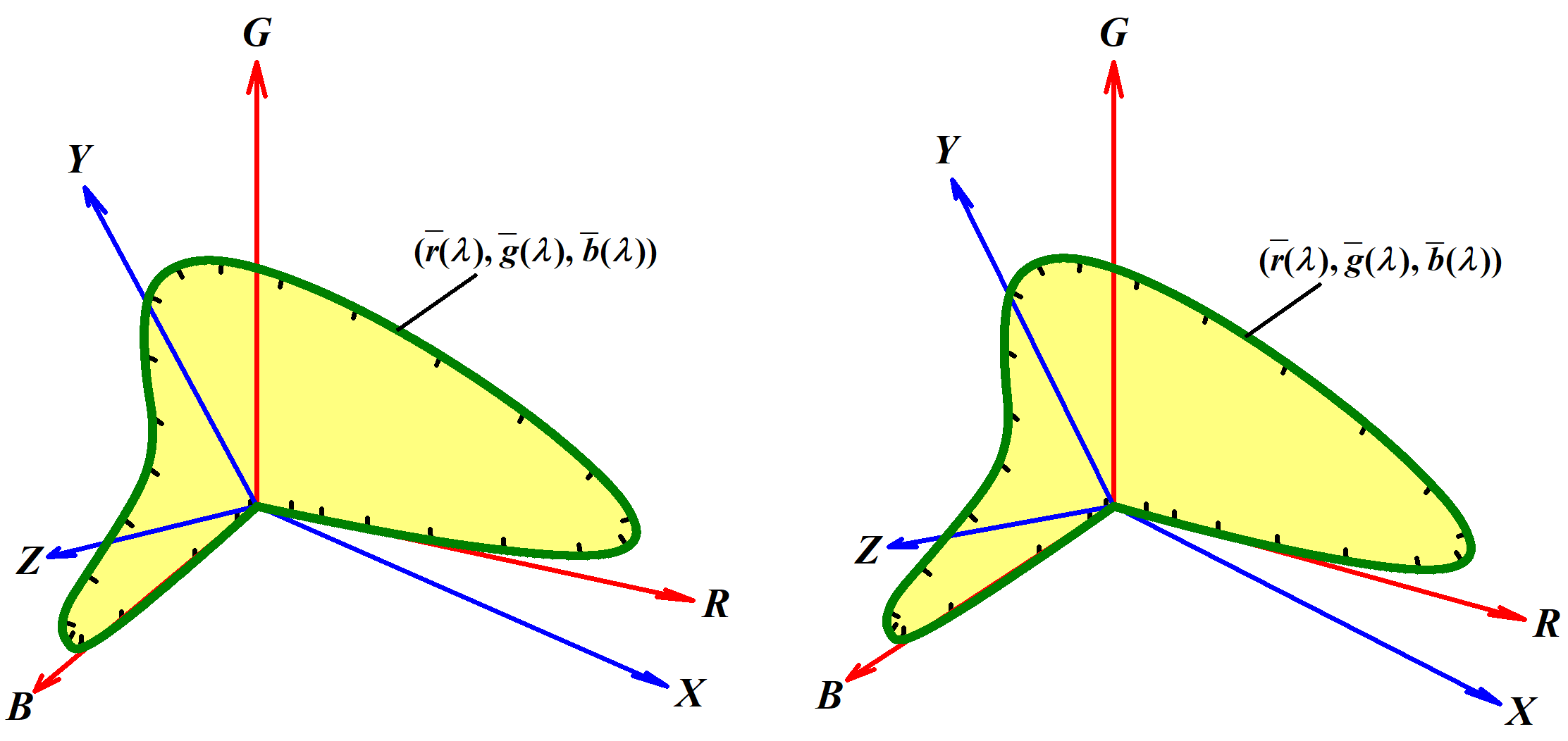

図6 RGB色空間上に表した(r(λ), g(λ), b(λ))

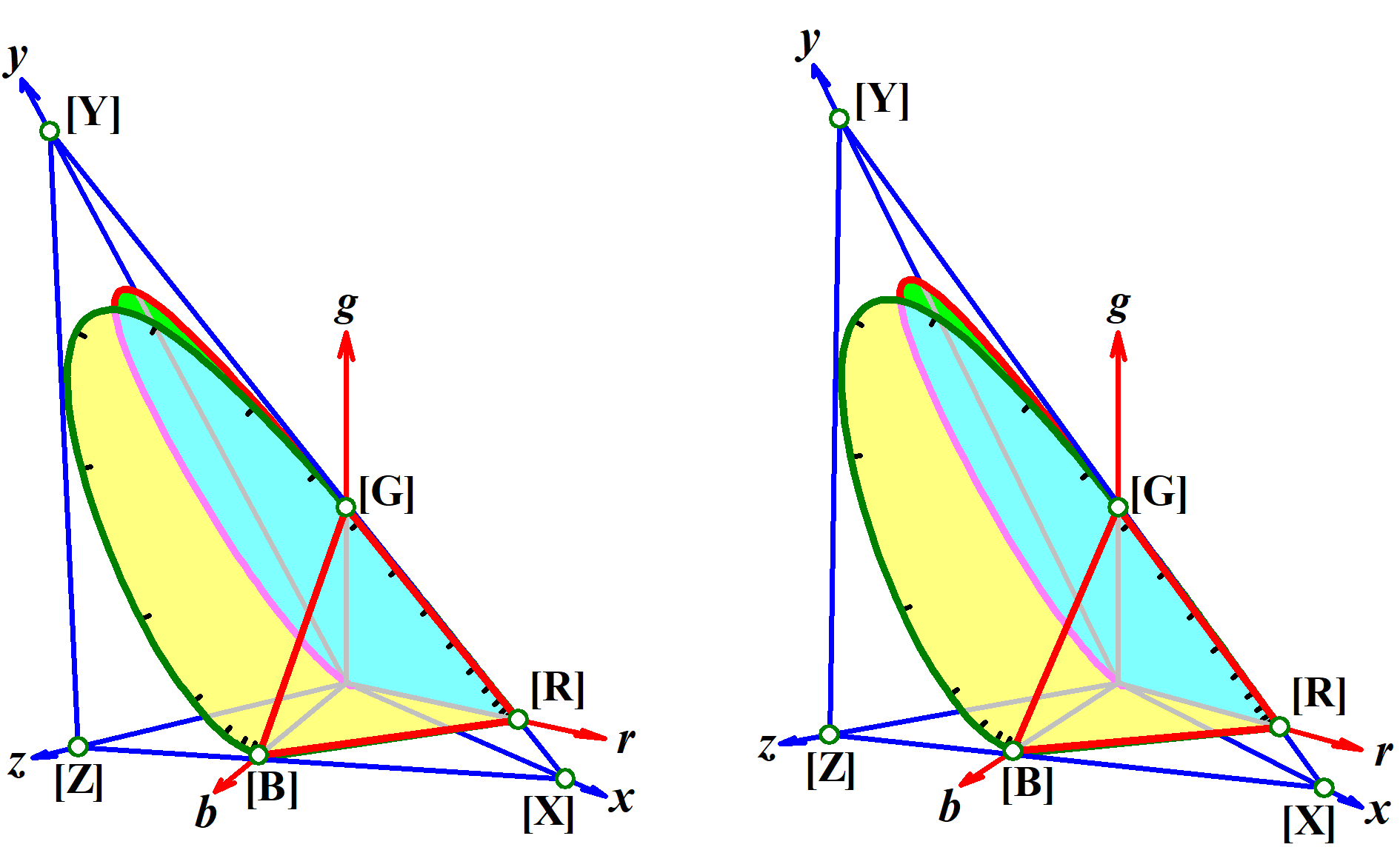

図7 rgb空間に表した単色光の座標

図15 CIE L*a*b*色空間におけるマンセル表色系の座標

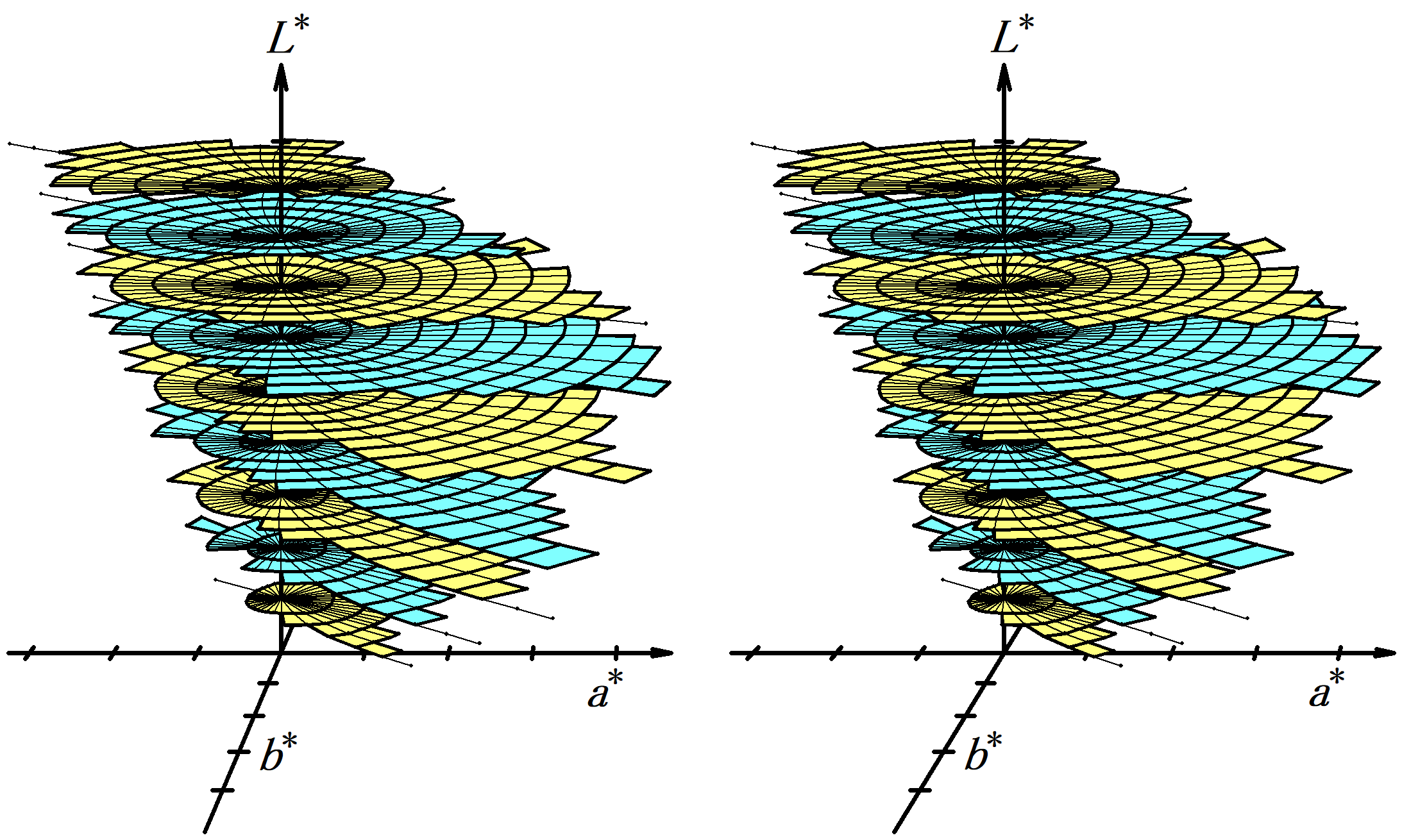

図15 CIE L*a*b*色空間におけるマンセル表色系の座標
(V=1, 3, 5, 7, 9)

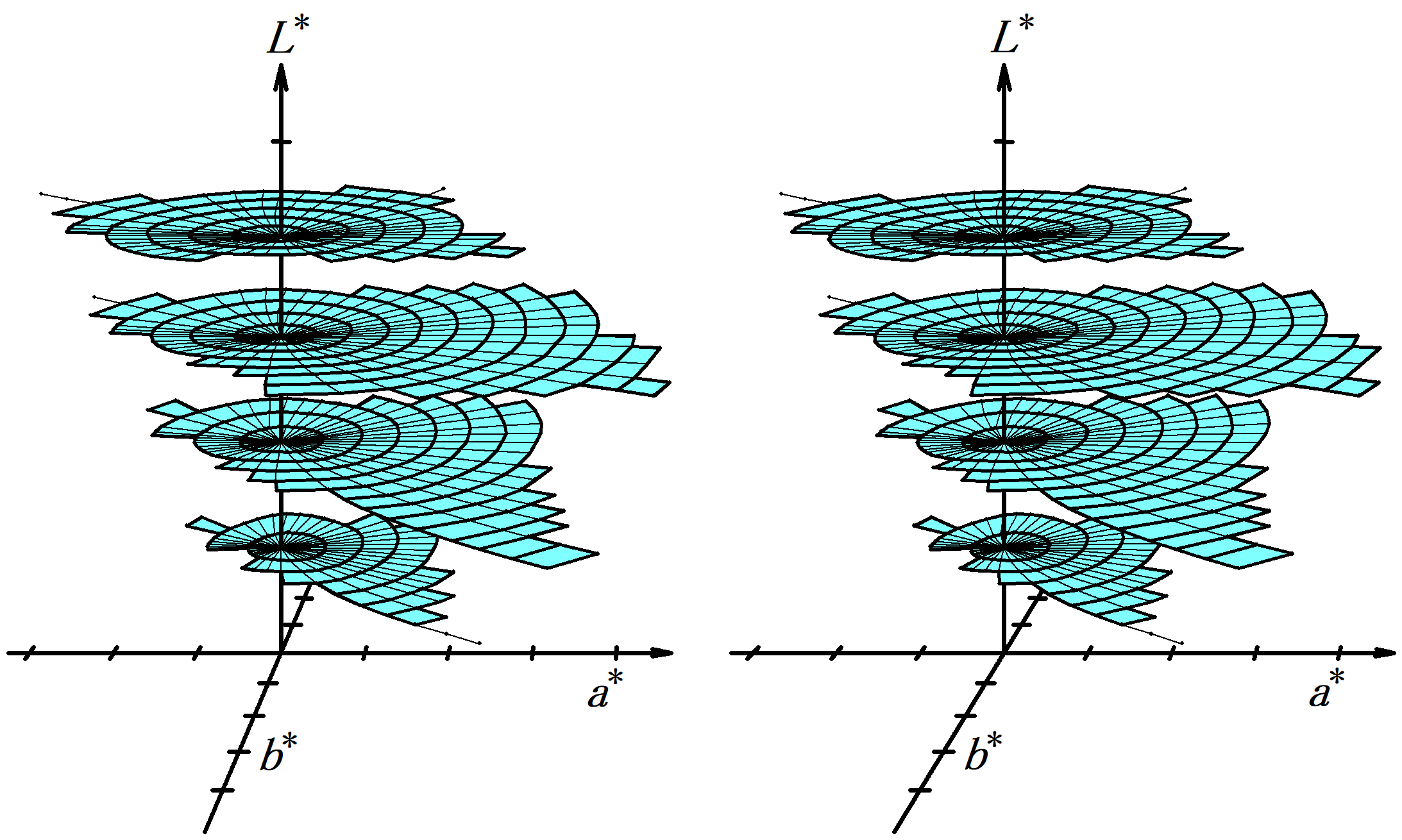

図15 CIE L*a*b*色空間におけるマンセル表色系の座標
(V=2, 4, 6, 8)

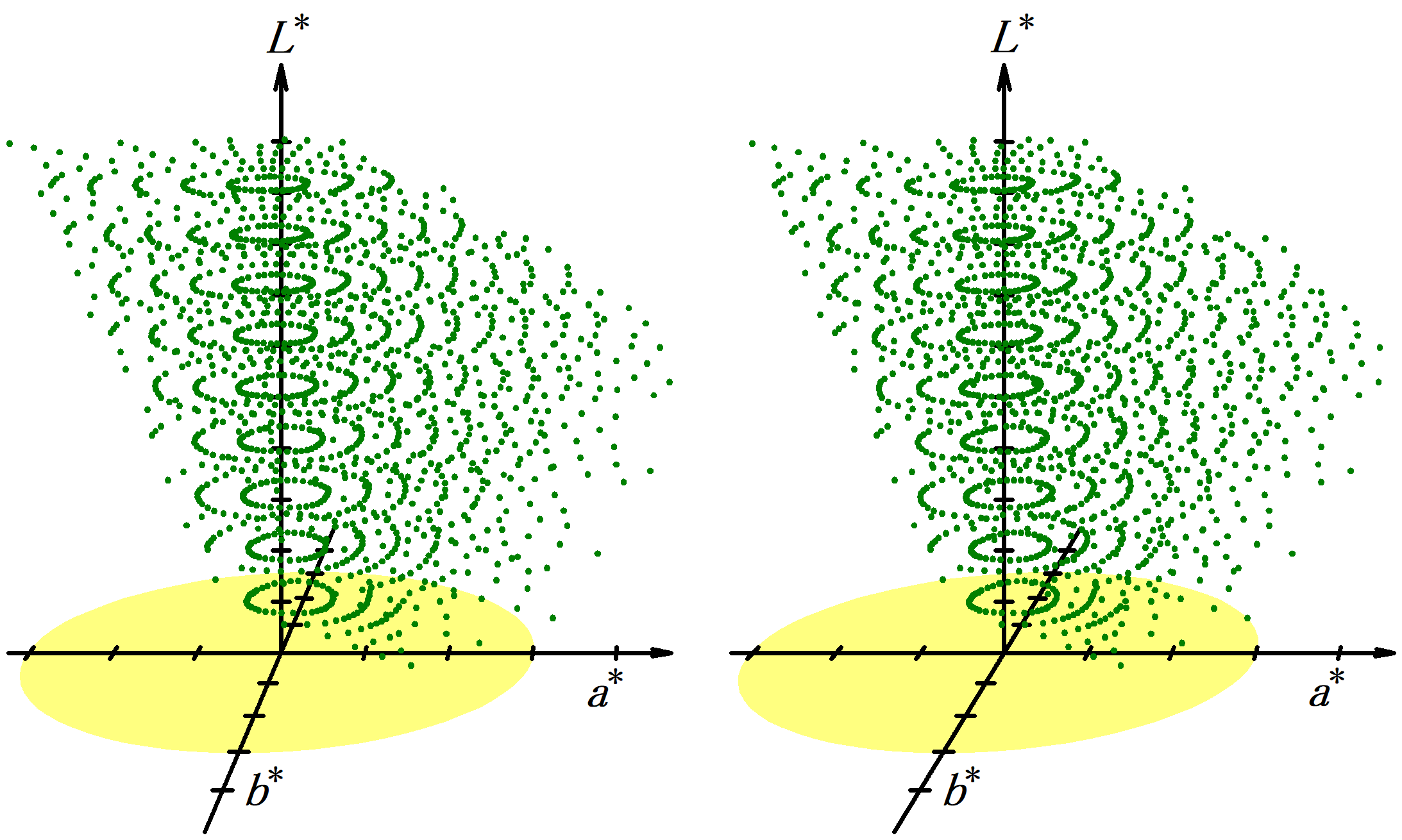

図15 CIE L*a*b*色空間におけるマンセル表色系の座標
(色票中心点のプロット)

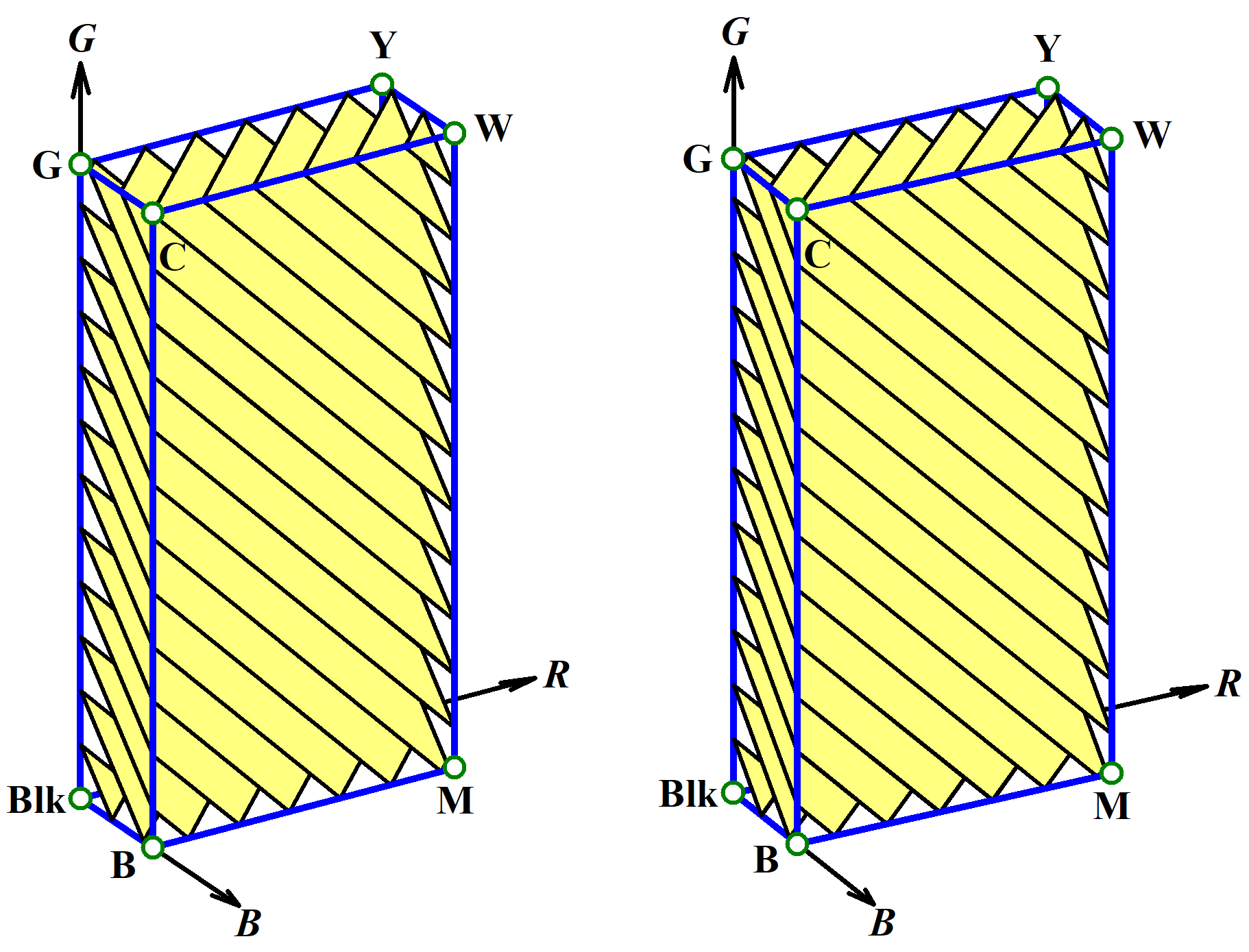

図18 3次元RGB空間での色域と等輝度面

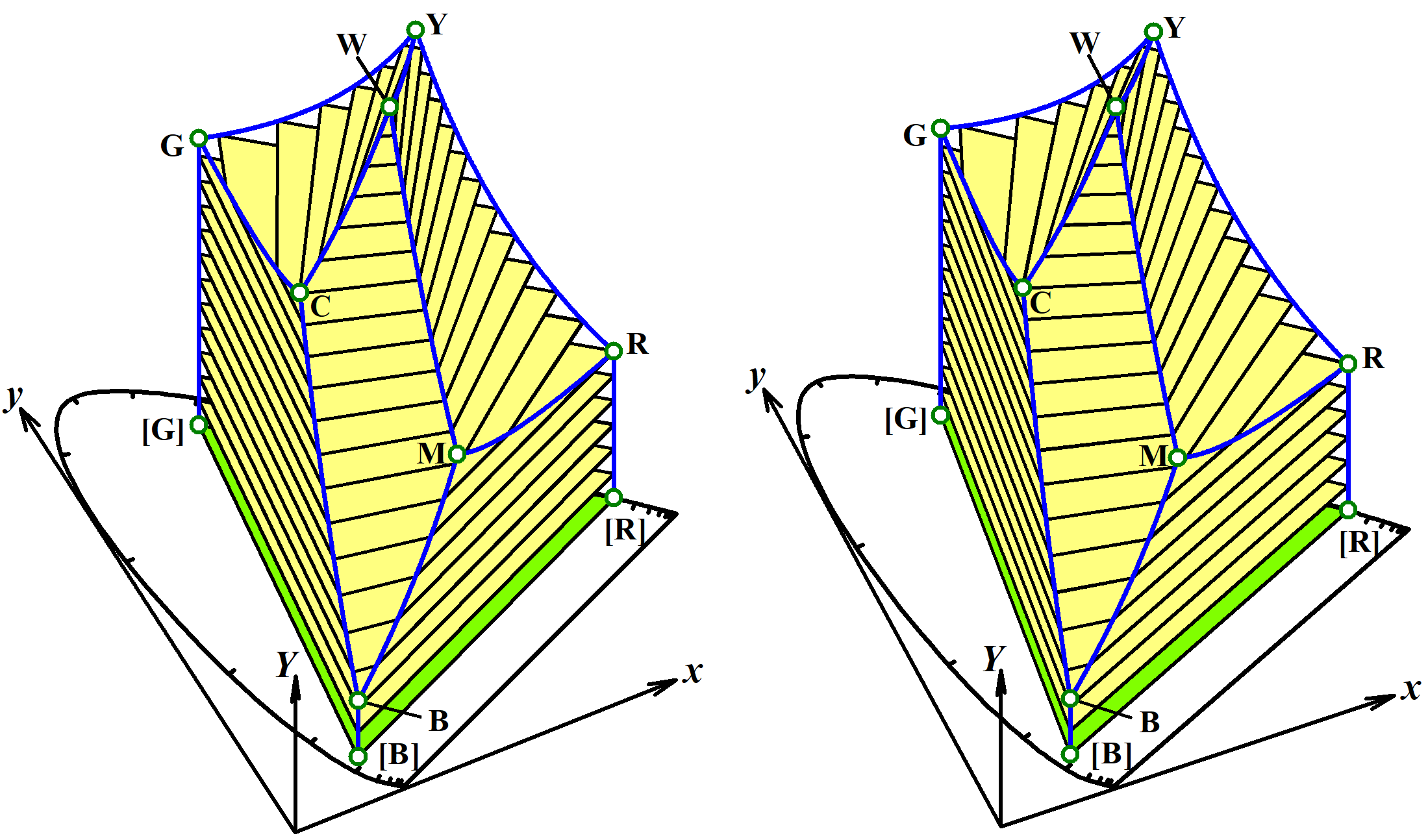

図19 xyY空間に表した色域と等輝度面
